ODC, Adalah singkatan dari Optical Distribution Cabinet
yang pengertian sederhana adalah sebuah kabinet dimana itu adalah tempat pembagian distribusi kabel fiber optik.
di dalam ODC itu terdapat pembagian 2 jalur distribusi kabel optik
- Bagian Kabel FEEDER , Bagian kabel yang berasal dari sisi OA--- EA--- OLT ( sisi Provider ). Biasanya menggunakan kabel Konvensional. maksudnya menggunakan babel optik yang dalam 1 tube mempunyai beberapa core.dan juga mempunyai kapasitas yang besar. biasanya dalam satu ODC setidaknya ada 48 core Feeder
- Bagian kabel DISTRIBUSI , Bagian kabel yang menuju ODP --- ONT ( sisi pelanggan ).Biasanya menggunakan kabel optik FTTH, Yang satu tube untuk 1 core. dan biasanya menggunakan kabel optik 12 core atau 24 core.
ODC sendiri biasanya mempunyai kapasitas sendiri, mulai dari 144., 288 core.
yang membedakan kapasitas ittu di sisi berapa banyak basetry yang di masukkan.
semakin banyak basetry yang di masukkan, semakin besar dimensi dari ODC itu
sendiri.

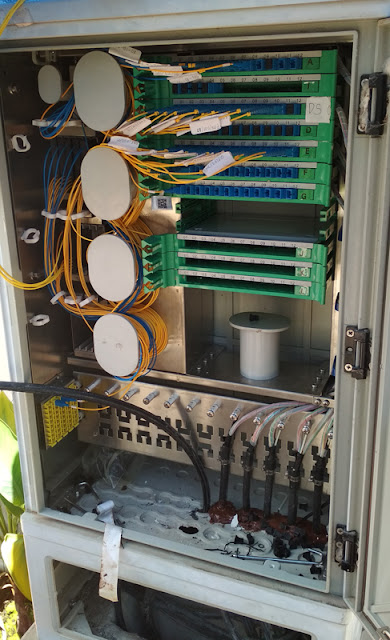

Di dalam ODC ada bagian bagian utama yang perlu kita ketahui nama dan
fungsinya.
- Basetry , basetry ini adalah tempat untuk menyimpan hasil penyambungan antara pigtail dan kabel optik, baik di sisi feeder maupun distribusi. dalam basetry tersebut terdapat 12 adapter yang terhubung dengan pigtail.yang nantinya akan terhubung antara kabel feeder dan distribusi
- Slot passive splitter 1:4, adalah tempat untuk pasive splitter 1:4 , gunanya yang pasti untuk merapikan susunan kabel dari in dan out dari passive splitter
- Tray kabel, adalah jalur kabel patchcore untuk merapikan jalur dari feeder menuju jalur distribusi
- Lubang masuk kabel dari luar ODC menuju ODC.,Baik kabel Feeder maupun kabel Distribusi
