Instalasi ODP SOLID di provider plat merah BAGIAN 3

 Jumpa lagi sobat DFO

Setelah kita melakukan persiapan, baik pada bagian sisi ODP SOLID nya maupun di sisi kabel optik nya

selanjutnya kita akan memasang kabel optiknya pada bagian ODP SOLID yang telah kita lepas sebelumnya

kita akan urutkan bagian bagian yang akan kita pasang dahulu,

• Pasang klam pengikat yang terbuat dari plat,alat ini akan mengikat kuat kulit kabel fiber optik dengan maksimal, dengan menggunakan obeng sesuai dengan kepala dray yang ada.apabila memasang di kabel ujung, maka cukup satu saja yang di ikat. kecuali ketika memasang ODP SOLID di tengah kabel , maka kita harus memasang dua duanya di sisi kiri dan kanan jalur

• lanjut  memasang klam bagian luar yang terbuat dari plastik denganwarna senada dengan ODP SOLIDnya dengan kuat.

• setelah klam luar sudah di pasang, maka klam dalam yang terbuat dari karet juga kita pasang

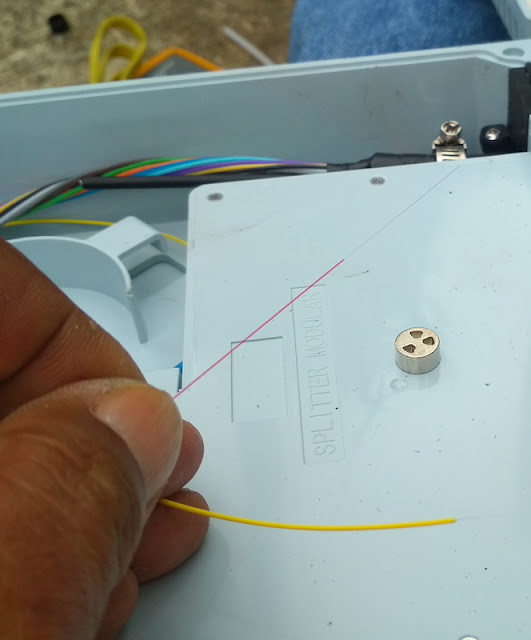

• setelah semua klam baik luar dan dalam sudah terpasang dengan baik, kita lanjut dengan menyiapkan seutas pigtail yang akan kita sambung ke kabel core dari kabel udara fiber optik

• kalo sudah siap silahkan di ukur sesuaikan panjangnya, setelah itu masuk kan protection sleeve.karena biasanya kita lupa, apalagi cuman 1 core.setelah kita splice baru ingat klo belum ada protection sleeve nya, kan ngakak berjamaah

• Lalu tube yang sudah kita pilih warnanya, kita buang tubenya biar keliatan cuman cladingnya aja

• kalo sudah semua, saatnya kita kupas juga cladding di masing masing core, dan di bersihkan dengan tissu yang sudah di basahi dengan alkohol

• Siapkan cleaver core untuk memotong core sebelum naik ke mesin splicer, usahakan hasil potongan sempurna untuk menghasilkan ukuran yang sempurna juga

• Setelah kedua core terpotong dengan sempurna, maka kita akan naikkan ke dalam mesin Fusion Splicer dengan sangat hati hati, jangan sampe ujung core menabrak benda , sehingga potongan bisa hancur

• Setelah kedua core menyatu dengan hasil bagus, maka waktunya protection sleeve beraksi, posisikan protection sleeve ada di bekas kupasan cladding.setelah itu, bakar protection sleeve di tempat pembakaran yang sudah di sediakan di mesin splicernya. tunggu sampe masak dengan adanya suara dari mesin, yang menanddakan pembakaran sudah selesai.

• protection sleeve yang sudah dingin bisa kita taruh di tempattelah di sediakan di ODP SOLID,kita tinggal masang di tempatnya, usahakan menaruhnya denganhati hati, dikhawatirkan core nya terputus. kan sayang

• Nah, setelah tersambung, baru kita akan ukur berapa redaman yang di dapat, dengan menggunakan OPM ( Optical Power Meter ). OPM, di OPM kita akan membaca berapa redaman yang di dapat setelah melewati Passive Splitter 1:8, yang secara teori menambah redaman 10 s/d 11 dB

• Setelah di ukur menggunakan OPM, dan hasilnya sesuai dengan perhitungan, maka akan kita tutup bagian atas ODP SOLID dengan tutup yang telah di sediakan menggunakan kunci yang lagi lagi telah di sediakan di paket penjualan

Demikian sedikit penjelasan tentang instalasi ODP SOLID, mudahan bisa di mengerti dan bisa sebagai referensi

Makasih ya, SALAM SEHAT
